Intercambiadores de Calor con Tubos Espiralados
Los intercambiadores de calor bobinados son uno de los equipos de intercambio de calor a gran escala más avanzados, eficientes y ahorradores de energía del mundo.
No sólo tiene las ventajas de alta eficiencia de transferencia de calor, estructura compacta y peso ligero de los intercambiadores de calor de placas, sino que también tiene las ventajas de alta presión y resistencia a altas temperaturas, buen rendimiento de sellado, seguridad y fiabilidad del intercambiador de calor de carcasa y tubos.
A juzgar por la situación actual de escasez mundial de agua y energía, este producto tiene una amplia aplicación en industrias con grandes consumos de energía y agua de refrigeración.

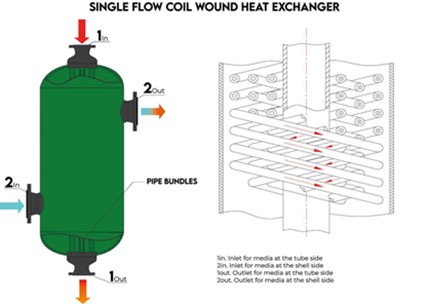

El intercambiador de calor de tubos enrollados en espiral está formado por uno o varios grupos de tubos enrollados en espiral colocados en una carcasa. Los tubos de intercambio de calor tienen elementos de transferencia de calor mejorados, como tubos lisos, tubos corrugados o fuelles externos de rosca interna, dispuestos en la carcasa con diferentes ángulos de espiral.
Los intercambiadores de calor en espiral también se conocen popularmente como intercambiadores de calor Giaque-Hampson, intercambiadores de calor de tubos en espiral o intercambiadores de calor tubulares en espiral.
APLICACIONES
Ventajas
COMPACTIBILIDAD
Estructura compacta y tamaño reducido. Los intercambiadores de calor de tubos bobinados suelen disponerse verticalmente y ocupan sólo una décima parte de la superficie de los intercambiadores de calor de carcasa y tubos normales.
FÁCIL DE CONSEGUIR A GRAN ESCALA
Limitados por la longitud de los tubos y el transporte, los intercambiadores de calor de carcasa y tubos ordinarios tienen una superficie máxima de intercambio de calor de 3 000 m², mientras que los intercambiadores de calor bobinados tienen una superficie máxima de intercambio de calor de 25 000 m² por carcasa.
FÁCIL APLICACIÓN DE DIVERSOS MEDIOS

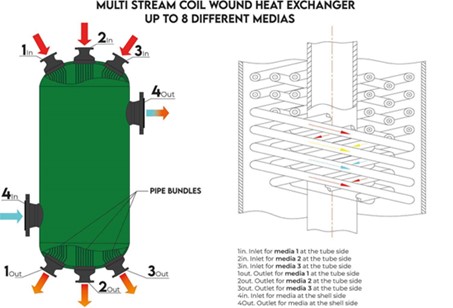

Se pueden calentar, condensar o enfriar simultáneamente hasta 8 medios diferentes.
ALTAS TEMPERATURAS Y PRESIONES
El diseño específico de nuestros intercambiadores de calor de bobina enrollada los hace extremadamente robustos, pueden soportar diferencias de temperatura y presión mucho mayores que otros tipos de intercambiadores de calor.
ESTRÉS POR DIFERENCIA DE BAJA TEMPERATURA
Los tubos de este intercambiador de calor de alta eficiencia adoptan una estructura en espiral, lo que equivale a utilizar innumerables juntas de dilatación en el intercambiador de calor. Los tubos del intercambiador de calor pueden expandirse libremente cuando se someten a cambios de temperatura.
ENFOQUE A BAJA TEMPERATURA
Se puede conseguir una aproximación muy estrecha de la temperatura, lo que permite recuperar más calor de forma eficaz. Los tubos de los intercambiadores de calor bobinados en espiral son de 4 a 6 veces más largos que la longitud del lado de la carcasa. La aproximación de temperatura de los intercambiadores de calor de carcasa y tubos ordinarios suele ser de unos 40 °C, mientras que la aproximación de temperatura de los intercambiadores de calor enrollados en espiral puede estar dentro de los 5 °C.
CONDENSACIÓN
El medio del lado del tubo permanece más tiempo en el haz de tubos de intercambio de calor, por lo que la condensación puede ser más completa.
INTERCAMBIADOR DE CALOR DE ALTO RENDIMIENTO
Debido al diseño en espiral de los tubos, el medio del lado del tubo debe cambiar continuamente de dirección, lo que aumenta el flujo turbulento. Esto aumenta la eficacia de la transferencia de calor y reduce la superficie de intercambio. En comparación con los intercambiadores de calor de carcasa y tubos normales, el coeficiente de transferencia de calor de los intercambiadores de calor en espiral puede aumentar hasta 6 veces.
