Intercambiadores de calor de tubos corrugados

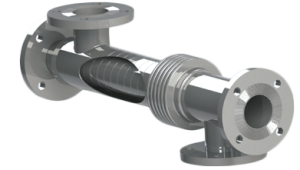

XLG® S TUBE-IN-TUBE - Intercambiadores de calor de tubo corrugado
Se trata de intercambiadores de calor de tubos corrugados formados por dos tubos concéntricos y son especialmente útiles para tratar lodos (fluidos que contienen cantidades importantes de fibras o partículas en suspensión) y fluidos particulados (como los dados de fruta).
Los intercambiadores de calor XLG®S Tubo-en-Tubo están construidos en acero inoxidable y están formados por dos tubos concéntricos. El fluido a tratar pasa normalmente a través del tubo interior corrugado y el fluido de servicio, que proporciona la fuente de refrigeración o calentamiento, pasa a través del espacio anular formado por los dos tubos.
Esta gama está formada por unidades de diferentes diámetros de tubo elegidas en función de los caudales de los fluidos de trabajo. Los tubos corrugados se utilizan para aumentar significativamente la velocidad de transferencia de calor y minimizar así el tamaño del intercambiador de calor necesario.

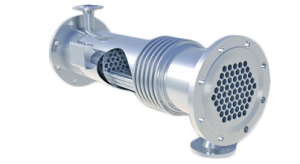

XLG® SERIE I - Intercambiadores de calor de tubo corrugado
Intercambiadores de calor multitubulares desarrollados para aplicaciones industriales como el calentamiento de agua con vapor, la recuperación de energía, la condensación, etc.
Los intercambiadores de calor industriales multitubulares de la serie XLG®I están fabricados en acero inoxidable y constan de un haz de tubos corrugados montados dentro de un tubo exterior (que forma la carcasa exterior). El fluido a tratar (el producto) circula por el interior de los tubos que forman el haz tubular y el fluido de servicio por el exterior de los tubos interiores, a través de la carcasa.
La gama de unidades utiliza diámetros de carcasa y tubo interior para satisfacer los caudales de los fluidos de proceso, y los tubos interiores están corrugados para aumentar significativamente la velocidad de transferencia de calor.
El intercambiador incorpora un fuelle de expansión soldado a la carcasa para absorber la dilatación térmica que se produce entre la carcasa y el haz de tubos. El fluido que circula por los tubos interiores (el producto) y el fluido que circula por la carcasa exterior (el servicio) están completamente aislados entre sí, transfiriéndose el calor a través de las paredes de los tubos interiores.
REGENERADOR XLG® MD
Intercambiadores de calor multitubulares desarrollados para aplicaciones higiénicas/sanitarias de recuperación de calor de producto a producto en la industria alimentaria, láctea y de bebidas. Los fluidos también pueden contener cantidades limitadas de pulpa y/o fibras.
Los intercambiadores de calor multitubulares regenerativos XLG®MD están fabricados íntegramente en acero inoxidable y constan de un haz de tubos corrugados montados dentro de un tubo exterior corrugado (que forma la carcasa exterior).
El fluido estéril fluye por el interior de los tubos que forman el haz tubular y el fluido bruto (no estéril) por el exterior de los tubos interiores, a través de la cáscara.
Todas las superficies húmedas del producto, incluidas las soldaduras, tienen una rugosidad superficial Ra < 0,8 µm y, por tanto, pueden procesar productos alimentarios con arreglo a las normas de higiene habituales. Dichos procesos incluyen la pasteurización, la esterilización a alta temperatura, el tratamiento térmico para envasado aséptico, etc.
Ambos fluidos (estéril y no estéril) están completamente aislados entre sí, la transferencia de calor tiene lugar a través de las paredes internas del tubo. Las fugas del fluido de servicio a la atmósfera se evitan mediante un par de juntas tóricas elastoméricas en cada extremo del tubo. Si las condiciones higiénicas y de proceso lo requieren, puede instalarse una empaquetadura de vapor entre las juntas tóricas de ambos extremos de las unidades.
Una placa tubular está fijada al conjunto de tubos exteriores y la otra es libre de expandirse y contraerse con los cambios de temperatura que se producen en servicio, evitando así las tensiones potencialmente dañinas que se producen en otros tipos de intercambiadores de calor totalmente soldados que utilizan fuelles de expansión para absorber la expansión diferencial entre la carcasa y los tubos interiores.
Las conexiones son casquillos y abrazaderas según las normas DIN/ISO/ASME o racores de compresión roscados según las normas alimentarias DIN.
XLG® SS - Intercambiadores de calor de tubo corrugado
Se trata de intercambiadores de calor de tubo corrugado Tube-in-Tube especialmente diseñados para la regeneración directa (producto a producto) entre lodos calientes y fríos y biomasa. Las unidades están formadas por dos tubos concéntricos, y la transición entre unidades se realiza mediante cabezales especiales libres de obstrucciones.
XLG® GVP GENERADOR DE VAPOR - Intercambiadores de calor de tubo corrugado
Sistemas empaquetados para la producción de vapor limpio en una amplia gama de capacidades, para su uso en las industrias alimentaria y de bebidas, farmacéutica, sanitaria, biotecnológica, electrónica y cervecera.
XTUBE BOXER
Un nuevo intercambiador de calor de superficie rascada especialmente adecuado para el procesamiento de fluidos de alta viscosidad o para aplicaciones de alto ensuciamiento.
Acerca de XLG Heat Transfer Systems:
XLG Heat Transfer fue fundada en 2005 por un grupo de ingenieros especializados en el diseño y la fabricación de intercambiadores de calor con una larga experiencia profesional. Nuestra experiencia acumulada abarca el uso de intercambiadores de calor en todos los sectores de la industria, en particular la industria alimentaria, el agua, el control medioambiental, la automoción, la industria química, la industria farmacéutica, la construcción naval y muchas otras aplicaciones industriales diversas.
EMPRESA
XLG es una empresa especializada en optimizar tanto los diseños como la calidad final de los intercambiadores de calor que fabrica. Sus intercambiadores de calor de tubo corrugado son ejemplos ejemplares de máximo rendimiento térmico, alta resistencia mecánica y fiabilidad. Además, XLG ha desarrollado nuevos diseños que completan su amplia gama para las aplicaciones más sofisticadas y complejas.
SOLUCIONES PERSONALIZADAS PARA SU SECTOR
XLG siempre ofrece a sus clientes, socios y distribuidores la mejor solución para cualquier aplicación que necesiten. Esto significa que no sólo ofrecemos productos de nuestra amplia gama que consideramos que serán el mejor tipo y tamaño de unidad para resolver el problema de transferencia de calor, sino también aquellos que lo harán de la manera más ventajosa para nuestro cliente en términos de coste inicial y costes de funcionamiento.
Para conseguirlo, los ingenieros profesionales de XLG estudian en detalle cada consulta para cada aplicación que reciben de sus Clientes con el fin de seleccionar el mejor tipo y tamaño de intercambiador de calor a utilizar para conseguir el máximo rendimiento al menor coste para el cliente.
SABER HACER
XLG diseña todos sus intercambiadores de calor utilizando software propio para el diseño térmico y mecánico de las unidades.
Todos los intercambiadores de calor suministrados por XLG cumplen los requisitos de la Directiva europea sobre equipos a presión 97/23/CE. Por otra parte, XLG está autorizada a aplicar el Símbolo 3-A de los Estados Unidos a sus intercambiadores de calor, ya que se ajustan a las Normas Sanitarias 3-A. Las unidades XTube Boxer® también cumplen los requisitos de la Directiva de Compatibilidad Electromagnética 2004/108/CE, el Reglamento de Baja Tensión 2006/95/CE y la Directiva de Máquinas 98/37/CE.
Cuando se nos permite hacerlo, marcamos nuestros equipos con la marca CE, tal como exigen las distintas directivas.
Todos nuestros procesos de fabricación de intercambiadores de calor utilizan las técnicas y los equipos más modernos, y todos nuestros soldadores están altamente cualificados y cuentan con experiencia y certificados de homologación para los distintos procesos y técnicas empleados.
Garantizar una buena calidad y el cumplimiento de los códigos es una parte esencial de nuestros procesos de diseño y fabricación, y una parte importante de nuestros esfuerzos y recursos se dedican a este aspecto de nuestro negocio.
