Tankomblandningssystem
Eduktorer
Munstycken, Eduktorer för omblandning i cisterner och tankblandningssystem.
Körtings vätskestrålblandningsmunstycken, eduktorer, är huvudkomponenterna i speciella blandningssystem som kan användas för kontinuerlig eller diskontinuerlig blandning. De kan användas som fullständig ersättning för mekaniska omrörare och i många fall överträffar de deras blandningsresultat.
Funktionell princip
Ett vätskeflöde tas från tanken och tillförs vätskestrålens blandningsmunstycken, eduktorer, via en drivpump. Inne i drivmunstycket omvandlas tryckenergi till kinetisk energi. Undertryck genereras vid det drivande munstyckets utlopp och den omgivande vätskan sugs in. Sugflödet blandas kraftigt med drivflödet i den angränsande blandningssektionen och accelereras genom impulsutbyte. Dragkraften hos det utgående blandade flödet ökar blandningseffekten.
Fördelar med Körtings blandningsmunstycken / eduktorer
- Fullständig blandning av tankens innehåll.
- Låga investeringskostnader.
- slitstarkt, lång livslängd - inga rörliga delar i tanken
- inga tätningsproblem - inga axelkanaler
- inga döda zoner
- inget underhåll i tanken
- Låg energiåtgång.
Blandningsmunstycken, eduktorer, är anpassade och utformade för varje applikation
Användningsområden
- Omblandning i lagercisterner, brännoljetankar, bassänger för behandling av avloppsvatten, neutraliseringscisterner, reaktorer, cisterner för lagring av livsmedel, bassänger för dagvatten med mera.
- Fullständig homogenisering av olika vätskor.
- förhindra sedimentation och sedimentering
- undvika att det bildas olika temperaturskikt
- som stöd vid ansvarsfrihet
- för behandling av avloppsvatten (ejektorer i SBR-anläggningar drivs med tryckluft)
Struktur och funktion hos tankblandningssystem - Eductors
Körting Hannover GmbH har som mål att utforma skräddarsydda lösningar för tankblandningssystem för varje specifik tank. Syftet med tankblandningssystemet är att skapa en vätskecirkulation i hela vätskemängden, vilket leder till fullständig blandning och förhindrar sedimentering. Blandningssystemet genererar ett riktat flöde. Därför uppstår flödeshastigheter som är högre än partiklarnas sjunkhastigheter i vätskan, så att sedimentering undviks. De två exemplen i figurerna till höger illustrerar principen för tankblandningssystem:

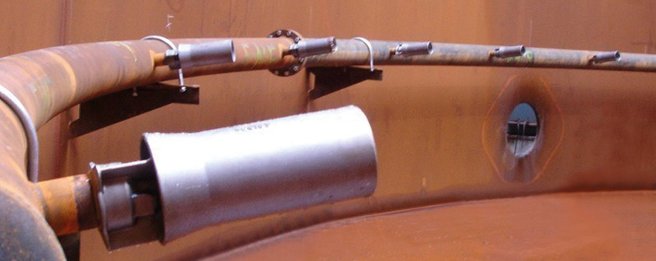

Det specifika antalet blandningsmunstycken för vätskestrålar, eduktorer, som blir resultatet av dimensioneringen av tankblandningssystemet kommer att placeras på två rör nära tankens botten och tankvägg. Dessa två rör följer tankens form. För en rund tank är rören halvcirkelformade och för en rektangulär tank är rören raka. Det erforderliga drivflödet tillförs vätskestrålens blandningsmunstycken, eduktorer, via dessa rör. Flödesrören är placerade mitt emot varandra på tankens två sidor. Med hjälp av fixturer kommer rören att fästas ovanför tankens botten och på ett visst avstånd från tankväggen. Rördimensioneringen kommer att ske enligt normala flödeshastigheter för att hålla friktionsförlusterna inuti rören låga. Storleken på varje blandningsmunstycke, dess inriktning, t.ex. installationsvinkeln samt avståndet från ett munstycke till ett annat, är ytterligare resultat av dimensioneringen.
En rad med munstycken och sugkoppar pekar längs tankens botten för att generera de nödvändiga flödeshastigheterna längs detta område. På motsatt sida av tanken pekar den andra munstycksraden uppåt, vilket genererar ett uppåtriktat flöde längs tankväggen. Med hjälp av dessa styrda riktade flöden förflyttas hela vätskevolymen. För att spara energi vid låga fyllnadsgrader kan det uppåtriktade munstycket, eduktorn, raden stängas av.
Beroende på egenskaperna hos den vätska som ska blandas har varje munstycksstorlek ett visst intervall med avseende på den vätska som ska flyttas. För mycket stora tankar kan det vara nödvändigt att placera en tredje munstycksrad i mitten av tankbotten för att generera de flödeshastigheter som krävs för att täcka hela avståndet. Vid mycket höga tankar kan den munstycksrad som pekar uppåt placeras högre upp över tankbotten för att uppnå optimal blandning av hela vätskan.
Med möjligheten att välja olika munstycksstorlekar, justera munstycken, utkastare och rader efter tankens form, modifiera munstycksavstånden och vara flexibel när det gäller driften av de olika munstycksraderna kan Körting Hannover GmbH dimensionera den optimala skräddarsydda tankblandningslösningen för varje specifikt ändamål. T.ex. för fullständig homogenisering, för att förhindra sättningar, för att förhindra olika temperaturskikt eller för en fullständig blandning av olika vätskor.
